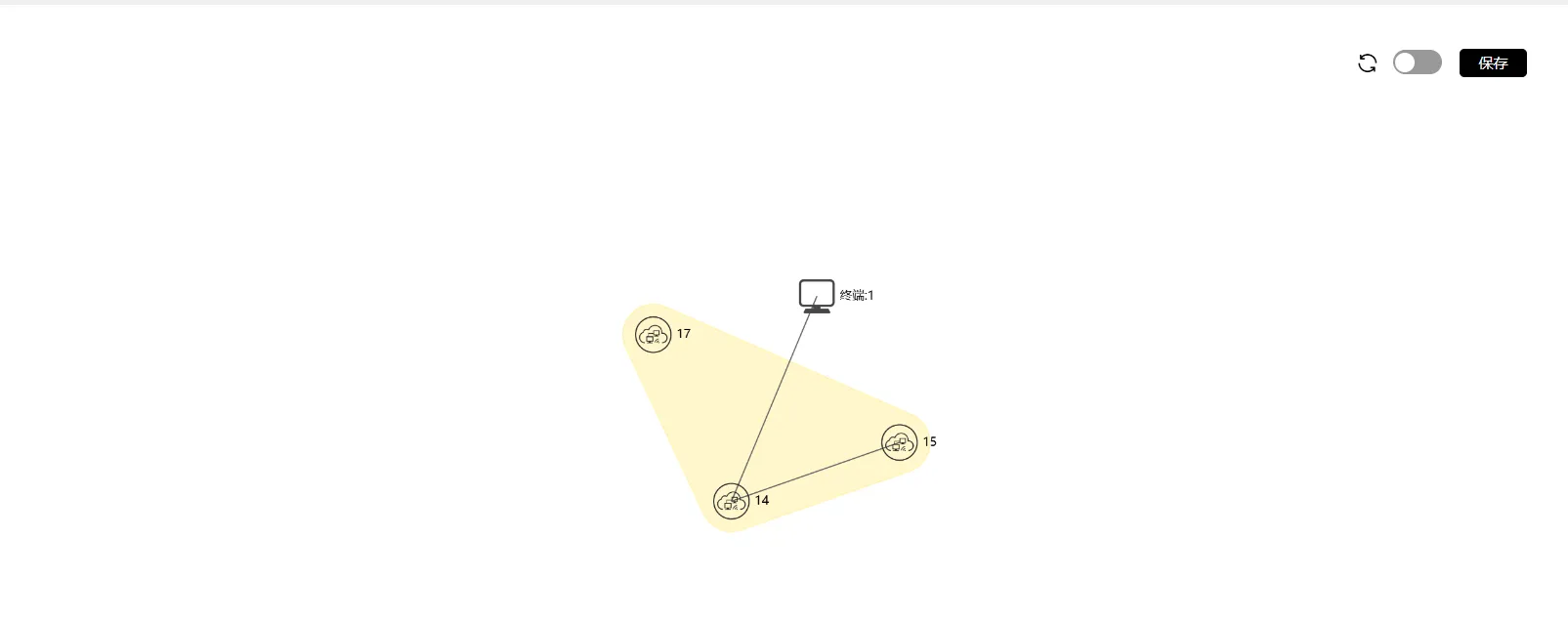

本网络拓扑页面旨在为用户提供直观、便捷的网络结构可视化呈现，助力高效网络管理。以下是详细使用说明：

组织选择与展示

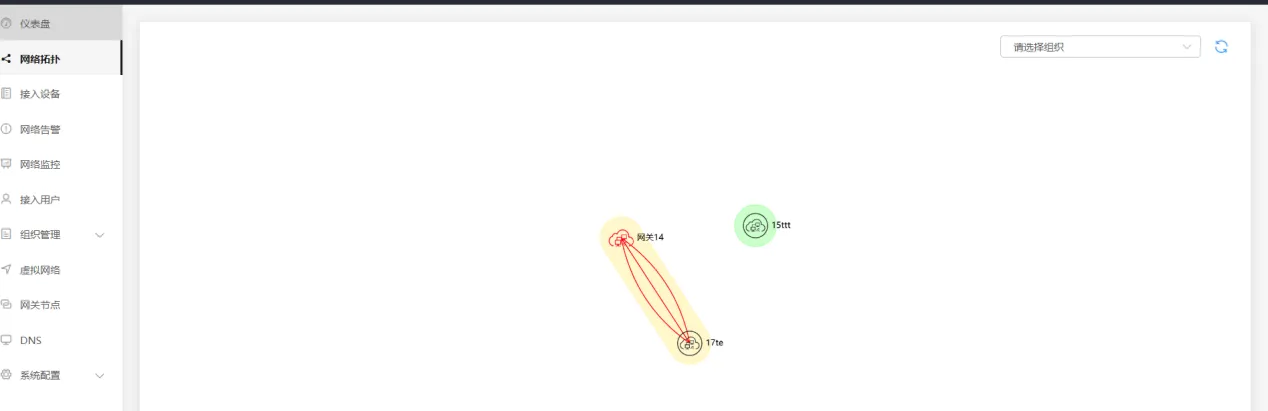

在页面右上角，设有下拉框，用户可通过此下拉框精准选择特定组织。选中后，页面将聚焦展示所选组织的网络拓扑结构。不同组织在页面中通过不同颜色的外框进行区分，便于用户快速识别和区分各组织的网络边界与组成部分。

网关状态呈现

网关是网络拓扑中的关键节点，其状态在页面中具有明确且直观的呈现方式：

• 正常状态：当网关处于正常在线状态时，将以默认颜色（非红色）显示，代表其运行正常，可稳定提供网络服务。

• 离线状态：若网关出现离线情况，该网关及其相关链路会即时变为红色。这种醒目的颜色变化能让用户迅速察觉网关异常，以便及时展开故障排查与修复工作。

详细信息查看

为方便用户深入了解网络拓扑中的关键元素，当鼠标悬浮在以下对象上时，将显示对应的详细信息：

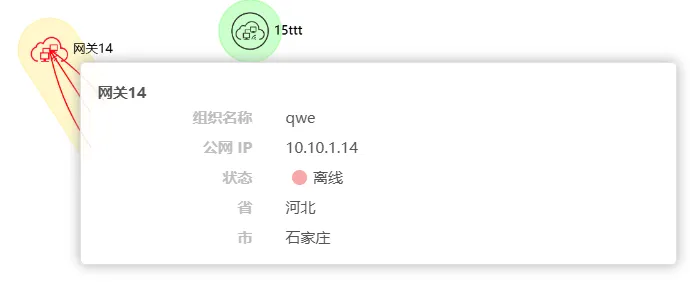

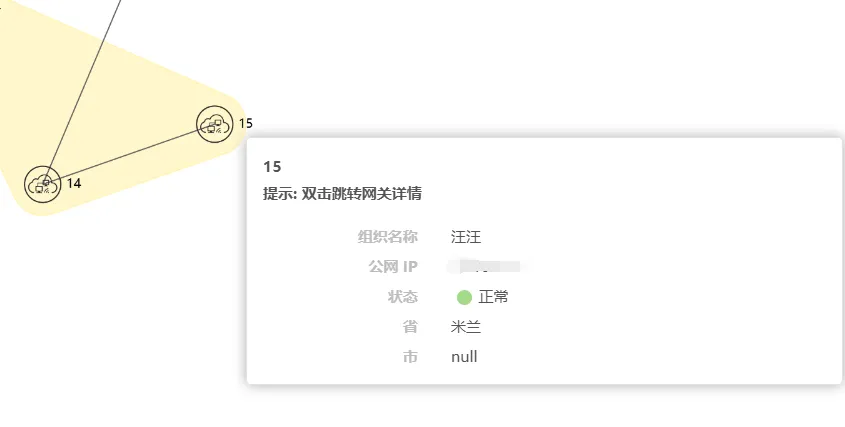

• 网关：悬浮于网关时，将展示诸如组织名称、公网 IP、当前状态（在线 / 离线）、所在省份及城市等详细信息。这些信息有助于用户全面掌握网关的基础配置与运行状态，例如，可通过公网 IP 判断网关的网络接入位置，依据状态标识及时发现并处理网关故障。

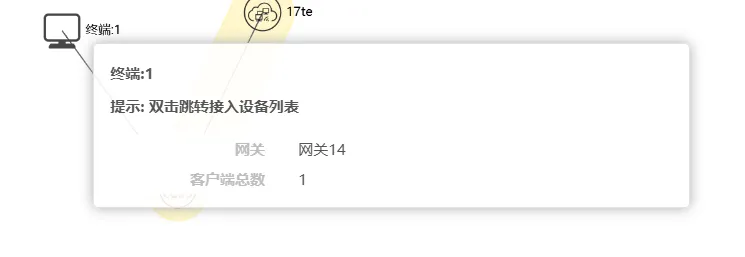

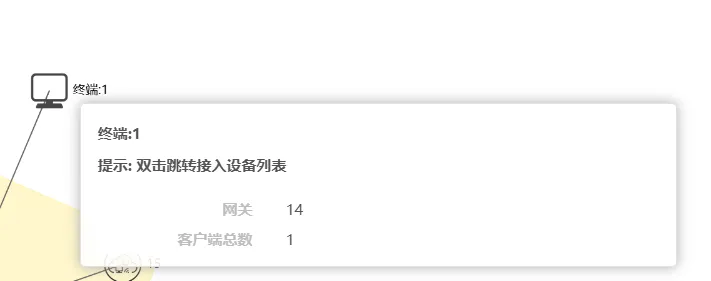

• 接入终端：当鼠标悬浮在接入终端上，会显示终端编号、所属网关以及客户端总数等信息。用户借此可清晰了解终端设备的接入情况，如某个网关下接入的终端数量，便于进行终端管理与网络资源分配。

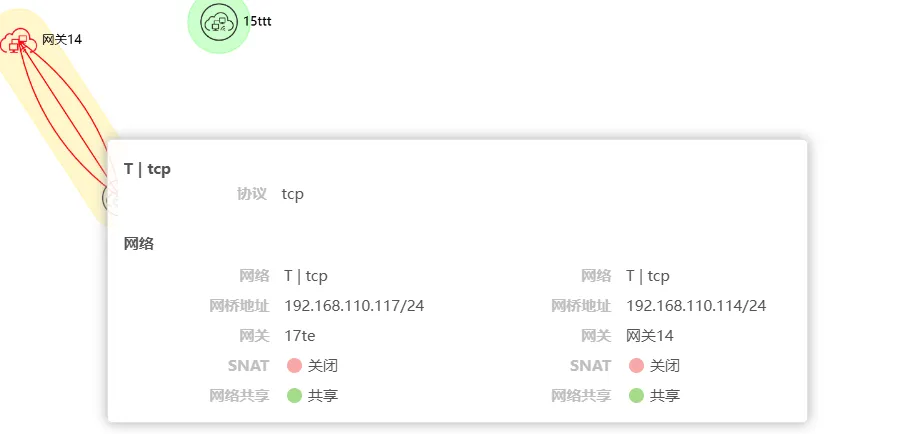

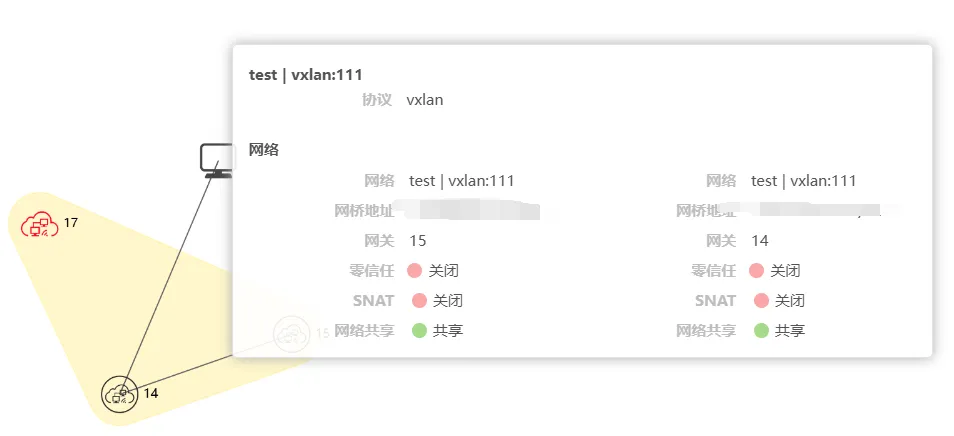

• 链路：悬浮于链路上，将呈现链路所涉及的网络协议（如 tcp ）、网络名称、网桥地址、网关信息、SNAT（源网络地址转换）状态以及网络共享状态等内容。这些信息对于分析网络链路的连接配置、数据传输规则以及网络共享情况至关重要，有助于用户排查链路相关的网络故障与性能问题。

网络拓扑页面为用户提供了一个全面、直观且交互性强的网络可视化管理工具，助力用户轻松掌握网络结构与运行状态，实现高效网络运维。
